传感器的接地效果会对电磁流量计测量准确度产生重要影响
发布日期:2017/7/17 9:58:08

  何谓“接地”?电磁场对信号的干扰,有一个电生磁,磁生电,电再生磁……的过程,电磁流量计是通过电磁感应原量进行工作的,其工作过程中必然受到外部电磁场的干扰,或者本身供系统的电源的影响,接地的实质上是要根据需要,在电路的各个点之间建立以大地为基准的等电位。采用金属屏蔽可以弱化干扰的传递,但不一定能达到满意的程度。通过接地,把干扰在屏蔽层上形成的电,强制到信号为零的电位上,实现等电位。没了电位差,对于信号来说干扰就可以视为没有。便可使电磁流量计测量出的数据处于稳定的状态,确保测量的精确同时也保护了仪表不受损害。于是就有了通过接地泄放干扰的屏蔽接地;控制信号,如果没有一个统一的基准点,就会出现 a仪表发出的1-5V被b仪表认为是2-6V这类情况,解决这个问题的方法,是为所有的仪表提供一个共用的参考点。这就有了仪表的工作接地;我们对接地进行规划,实际上是对那些点需要建立等电位,如何连接对建立等电位最有利,以及对当所建立的等电位与大地基准电位产生偏差时的对策和容忍程度 进行统筹。
电磁流量传感器应接地良好,流量计的测量准确度在相当程度上取决于传感器的接地效果。

1.电磁流量传感器的接地

传感器输出信号的接地点应与被测介质电气连接,这是电磁流量计工作的必要条件。如不满足这个条件,流量计就不能正常工作,这是传感器的信号回路决定的。当流体切割磁力线产生流量信号时,是以流体本身作为零电位的,一个电极上的产生正电势,另一个电极上产生负电势,不断交替变化。因此,转换器输入端中点(信号电缆屏蔽层)必须与流体共处于零电位且导通,这样才能构成对称的输入回路。转换器的输入端中点是通过传感器输出信号的接地点与被测流体电气连通的。

由于传感器的输出信号很小,通常只有几毫伏。为了提高仪表抗干扰能力,输入回路中的零电位必须接地,以大地电位为零电位,这是传感器接地的充分条件。

对于以大地电位为参考电位,与大地的连接问题,由于一般金属管道都与大地连通,流动介质通过金属管道与大地电气连接,所以这一点一般均能满足。因此,电磁流量计并不要求非单独设置接地装置不可,尤其是小口径电磁流量传感器,但单独设置接地装置有利于仪表的可靠运行。也就是说,对于电磁流量计的接地问题必须有一个正确的认识,要重视,但又不能盲目地过分强调。

2.传感器在不同安装状况下地接地

(1)传感器安装在金属管道上地接地

电磁流量计传感器的接地导线按制造厂的要求连接到两侧管道法兰上,就可形成可靠的接地回路,见图6-22。仪表的接地点应是一个独立的接地点,不允许与其他电气设备的接地线连接在一起。接地电阻应小于10  ,有些型号仪表规定应小于100  。

电磁流量计

图6-22 传感器在金属管道上的安装

1-测量接地;2-接地导线(16mm2 铜线)

(2)传感器安装在塑料管道或内壁有绝缘涂层、衬里、漆层的金属管道上的接地

当传感器安装在绝缘管道上时,两端必须安装金属短管或接地环,然后用导线连接,与流体“导通”,见图6-23。假如被测流体的腐蚀性很强,安装金属短管和接地环在材料上有困难时,可以在传感器两端的绝缘管道上打孔安装接地电极。接地电极采用耐蚀合金材料制成,用导线与传感器的接地螺钉连接。

电磁流量计

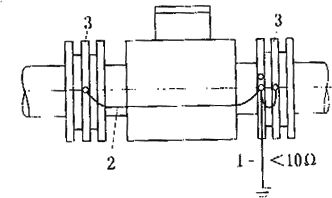

图6-23 传感器在绝缘管道上的安装

1-测量接地;2-接地导线(16mm2铜线);3-接地环。
